第五节   水泥混凝土强度

一、回弹仪测定水泥混凝土强度（抗压强度）试验方法

1.适用范围

（1）本方法适用于快速测试水泥混凝土路面的抗压强度，不作为混凝土路面的强度评定、仲裁试验或工程验收使用。 【多次考察】

（2）本方法不适用于表面与内部质量有明显差异或内部存在缺陷的水泥混凝土强度测试。

（3）本方法不适用于厚度小于100mm 水泥混凝土强度测试。

【2022检师】回弹仪法测试水泥混凝土强度方法适用于快速测试水泥混凝土路面的抗压强度，但测试结果不能作为混凝土路面的强度评定、仲裁试验或工程验收使用。√

【2018助理】回弹法测定的水泥混凝土路面抗压强度不能作为仲裁或工程验收的依据。√

【2020师】回弹仪测定的水泥混凝土路面板强度结果可以作为工程验收使用。×

2.仪具与材料技术要求

（1）混凝土回弹仪：指针直读式混凝土回弹仪，也可采用数字显示式或自记录式回弹仪。

（2）酚酞酒精溶液：浓度 1%～2%。      （3）游标卡尺：分度值 0.02mm。

（4）碳化深度测定仪：分度值 0.25mm。   （5）钢砧：洛氏硬度（60±2）HRC。

（6）其它：手提式砂轮、凿子、锤、吸耳球等。

2.准备工作

（1）确保测试时环境温度为（－4～40）℃；

（2）回弹仪率定：

①回弹仪使用前，应在钢砧上进行率定，在每天测试完毕后率定一次，测试过程中对回弹值有怀疑时也应进行率定。

②回弹仪率定试验，宜在温度为（5～35）℃的条件下进行。率定时钢砧表面应干燥、清洁，钢砧应稳固地平放在刚度大的地面上，回弹仪向下弹击时，弹击杆应分4次旋转，每次旋转约 90°，弹击 3～5 次，取其中最后连续 3 次且读数稳定的回弹值进行平均作为率定值。

3.布置测区和测点

（1）每个混凝土板的测区数不宜少于10个，相邻两侧区的间距不宜大于2m；测区宜在混凝土板表面上均匀分布，并避开板边板角。

（2）测区表面应清洁、干燥、平整，不应有疏松层、饰面层、粉刷层、浮浆、油垢 以及蜂窝、麻面等，必要时可用砂轮清除表面的杂物和不平整处，磨光的表面不应有残留 粉尘或碎屑。

（3）一个测区的面积不宜大于 200mm×200mm，每一测区测试 16 个测点，相邻两测点的间距不宜小于30mm，测点距路面边缘或接缝的距离不应小于200mm。

 4.测试步骤

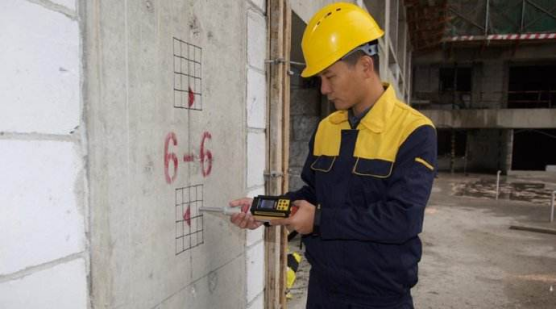

（1）将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按钮松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤。

（2）手持回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动到达一定位置，指针刻度线在刻度尺上的示值即为该点的回弹值，测点不应在气孔或外露石子上，同一测点只弹击一次。

（3）使用上述方法在混凝土表面依次读数并记录回弹值，如条件不利于读数，可按下按钮，锁住机芯，将回弹仪移至他处读数，准确至 1 个单位。

（4）使用完毕后应将弹击杆压入仪器内，经弹击后按下按钮，锁住机芯，待下一次使用。

【2022检师多选】关于回弹法测试水泥混凝土强度试验表述正确的有（ABCD）。

A.布置测区，测区表面应清洁、干燥、平整，必要时可用砂轮清除表面的杂物和不平整处，磨光的表面不应有残留粉尘或碎屑

B.将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按钮松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤

C.手持回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动到达一定位置，指针刻度线在刻度尺上的示值即为该点的回弹值

D.应在有代表性的测区上测量碳化深度值，测点数不应少于构件测区数的30%，应取其平均值作为该构件每个测区的碳化深度值

（2）碳化深度测试：

①测点数不应少于构件测区数的30%，取其平均值作为该构件每个测区的碳化深度值。当碳化深度值极差大于2.0mm 时，在每一测区分别测量碳化深度值。

【碳化深度越大，推算出的混凝土强度越低】

②用工具在测区表面形成直径约为15mm 的孔洞，1%～2%酚酞酒精溶液洒在孔洞内壁边缘，未碳化部分变紫红色，测试已碳化与未碳化交界面至混凝土表面的垂直距离三次，取三次测试的平均值作为结果，准确至0.5mm。

5.数据处理

将一个测区的 16 个测点的回弹值，去掉 3 个最大值及 3 个最小值，其余 10 个回弹值计算测区平均回弹值。

6.修正

根据回弹仪轴线与水平方向的角度将测得的数据进行修正，计算非水平方向测试的回弹修正值。当测试水泥混凝土路面为向下垂直方向时，测试角度为－90°。

二、超声回弹法检验路面水泥混凝土抗弯强度试验方法

1 适用范围

1.1 本方法适用于采用回弹仪、超声波检测仪在现场对水泥混凝土路面按综合法快速测试，并利用测强曲线方程推算混凝土的抗弯强度，不作为仲裁试验或工程验收使用。

1.2 本方法不适用于下列情况的水泥混凝土：

（1）隐蔽或外露局部缺陷区。

（2）裂缝或微裂区（包括路面伸缩缝和工作缝）。

（3）路面角隅钢筋和边缘钢筋处，特别是超声波与钢筋方向相同时。

（4）距路面边缘小于 100mm 的部位。

【2024助理多选】根据《公路路基路面现场测试规程》(JTG3450-2019)，符合用超声回弹法测试水泥混凝土路面抗弯强度的路面板厚度有（C、D）。

A.75mm   B.100mm    C.200mm    D.250mm

【2023助理】超声回弹法测定路面水泥混凝土抗弯强度时要求水泥混凝土路面板厚度不低于100mm，且龄期不小于（ B ）。

A.7d    B.14d    C.28d    D.180d

3.1.3 布置测区和测点

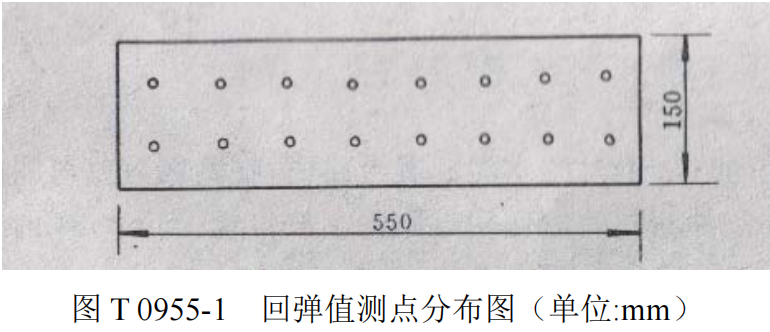

（1）按照本规程 T 0902 规定的方法确定测试的混凝土板。均匀布置 10 个测区，每个测区不宜小于为 150mm×550mm，测试面应清洁、干燥、平整，不得有蜂窝、麻面，对浮浆和油垢以及粗糙处应清冼或用砂轮片磨平，并擦净残留粉尘。

（2）每个测区的测点宜在测区范围内均匀分布，但不得布置在气孔或外露石子上，相邻两测点的距离不宜小于 30mm。

3.2 测试步骤【未考察过】

3.2.1 回弹值测试按本规程 T 0954 的方法用回弹仪对每个测区的 16 个测点进行回弹值测试。

3.2.2 超声声时值测量【略】

4 数据处理【未考察过】

4.1 计算测区的超声波声速准确至 0.01km/s：

当三条测轴线平均声速（Vi）中有两条测轴线平均声速与测区的平均声速（V）之差都超过测区平均声速的 15％时，该测区测试结果无效，应重新选择测区测试；

4.2 混凝土抗弯强度推算【略】

【2018检测师】现场检测水泥混凝土路面强度，可以采用以下（  AD  ）方法检测。

A.回弹仪法       B.低应变法 C.落球仪法      D.超声回弹法

【2018助理】超声回弹法测定路面水泥混凝土抗弯强度时要求水泥混凝土路面板厚度不低于（ A ）mm。

A.100         B.150           C.200         D.250

三、取芯法测试路面混凝土强度试验方法

劈裂强度：劈裂芯样直径为150mm；

抗压强度：抗压试验芯样直径为150mm或100mm，高度与直径之比应为1。

芯样高度和直径用游标卡尺量取，精确至0.5mm。

芯样试件的实际高径比小于0.95或大于1.05时，测试数据无效。

【2024助理单选】取芯法测试水泥混凝土路面强度试验需要用到的仪具或材料是（ C ）。

A.回弹仪    B.碳化深度测量仪    C.劈裂夹具    D.换能器
