第二节 压实度

路基土、粒料类基层或底基层、无机结合料稳定类基层或底基层，压实度是筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。

标准最大干密度：①室内重型击实试验； ②振动压实试验；

压实后的干密度：①挖坑灌砂；  ②环刀法； ③核子密度仪法（无损）。

对沥青混合料面层，压实度指现场实际达到的密度（钻芯或无核密度仪测得）与标准密度（如下三种）的比值。

①沥青混合料的马歇尔击实法获得的试验室标准密度；

②最大理论密度；

③试验段密度；不同的标准密度对应不同的压实度要求；

马歇尔试件和钻取芯样密度可用表干法、蜡封法和水中重法测定。

【2024助理单选】在路面工程施工质量检验评定中，不能用于沥青混凝土面层压实度计算的标准密度是（ A ）。

A.配合比密度     B.试验室标准密度     C.最大理论密度   D.试验段密度

【2024检师多选】根据《公路沥青路面施工技术规范》(JTGF40-2004)，可以作为沥青层压实度计算使用的沥青混合料标准密度有（ A、C、D ）。

A.实验室标准密度  B.配合比设计用标准密度  C.最大理论密度    D.试验路段密度

一、挖坑灌砂法测定压实度试验方法

    参考第二章-土的物理试验-灌砂法

本方法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测。

不适用于：填石路堤等有大孔洞或大孔隙材料的压实度检测。

发散考点：如果用灌砂法测定大孔隙材料的压实度，结果如何？

分析：大孔隙导致流出来的砂体积增大，导致置换出的材料体积偏大，结果会偏小。

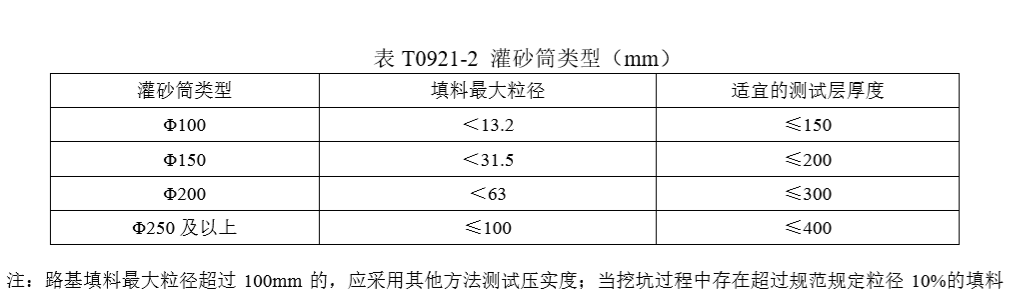

用挖坑灌砂法测定密度和压实度时，应符合下列规定：

（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。

【2018助理】挖坑灌砂法不适合测定填石路堤的压实度。   【答案】√

【2018助理多选】挖坑灌砂法试验适用于下面（AC  ）的压实度检测。

A.基层 B.沥青路面        C.路基 D.填石路堤

4.注意事项

（1）必须保证标准最大干密度的试验材料与现场压实层填料是同种材料，计算得到的压实度才有意义。如发现试坑材料组成与击实试验的材料有较大差异时，可以试坑材料做标准击实，求取实际的最大干密度。

（2）量砂要规则。量砂如果重复使用时，一定要注意晾干，处理一致，否则影响量砂的松方密度。

（3）每换一次量砂，都必须测定松方密度，量砂筒下部圆锥体内砂的数量也应该每次重新标定。

（4）地表面处理要平整。只要表面凸出一点（即使1mm），使整个表面高出一薄层，其体积便算到试坑中去了，将影响试验结果（结果偏小）。因此本方法一般宜采用先放上基板测定一次粗糙表面消耗的量砂。

（5）在挖坑时试坑周壁应竖直，避免出现上大下小或上小下大的情形，这样就会使检测密度偏大或偏小。

（6）压实度应反映某测试层整体厚度范周内的压实质量，因此，挖坑深度应等于测试层厚度，即应达到该测试层的层底。

【例题】灌砂法测定压实度时，对量砂以下正确的是（D）。

A.必须使用标准砂              B.对量砂没有要求

C.用过的量砂不能重复使用

D.使用的量砂粒径0.30-0.60mm、清洁干燥；应先烘干，并放置足够时间，使其与空气的湿度达到平衡

【2021助理】为了节约量砂，挖坑灌砂法测定路基压实度后，取出的量砂过筛后可直接用于后续压实度检测。  （错误）

【2020师】由于压实后的路基较硬，检测人员所挖试坑截面为上大下小，则压实度结果（ B ）。

A. 偏小 B. 偏大 C. 无影响       D. 无法确定

【2021检师】挖坑灌砂法测定路基压实度时，以下关于标定灌砂设备下面锥体内砂质量的描述不正确的是（ D ）。

A.在储砂筒筒口高度上，向储砂筒内装砂至距筒顶距离为15mm±5mm，称取装入筒内砂的质量m1，准确至1g

B.将开关打开，让砂自由流出，并使流出砂的体积与标定罐的容积相当，然后关上开关

C.不晃动储砂筒，轻轻地将灌砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，取走灌砂筒

D.称量留在玻璃板上的砂或称量储砂筒内砂的质量，准确至1g。玻璃板上的砂质量就是圆锥体内砂的质量m2。平行试验2次，取其平均值作为最终结果

二、环刀法测定压实度试验方法

适用范围：测定细粒土及无机结合料稳定细粒土（龄期不宜超过2d）的密度。

【例题】环刀法适用于以下（ AC ）情况的现场密度检测。

A.细粒土                           B.龄期不超过3d的无机结合料细粒土

C.龄期不超过2d的无机结合料细粒土  D.细粒式沥青混凝土

【答案】

1.方法与步骤【补充规范】

（1）对检测对象用同种材料进行击实试验，得到最大干密度及最佳含水率。

（2）用人工取土器测定黏性土及无机结合料稳定细粒土密度的步骤：用落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

【环刀中部处于压实层厚的 1/2 深度】

【自环刀中取具有代表性的试样（不少于100g）测其含水率。】

（3）用人工取土器测定砂性土或砂层密度的步骤：略

【环刀中部处于压实层厚的 1/2 深度】

【自环刀中取具有代表性的试样（不少于100g）测其含水率。】

（4）用电动取土器测定无机结合料细粒土和硬塑土密度的步骤：略

【2024检师判断】根据《公路路基路面现场测试规程》(JTG3450-2019)，环刀法测试路基压实度试验中，应取不少于100g的代表性试样用于测定含水率。   （正确）

【2023助理】当用环刀法检测无机结合料稳定细粒土压实度时，若环刀打入碾压层土体较浅时，密度的检测结果会偏小。                                （错误）

    2.数据处理

    按式（7-9）、式（7-10）计算试样的湿密度及干密度，按式（7-8）计算施工压实度。

精密度要求：【与第二章相同】

计算两次平行试验结果的差值，若不大于0.03g/cm3，取其算术平均值作为测试结果；若大于0.03g/cm³则重新测试。

三、钻芯法测定沥青面层压实度试验方法

本方法适用于检验从压实的沥青路面上钻取的沥青混合料芯样试件的密度，以评定沥青面层的施工压实度。

1.方法与步骤

（1）钻取芯样

钻取芯样的方法参见本章第一节。当一次钻孔取得的芯样包含有不同层位的沥青混合料时，应根据结构组合情况用切割机将芯样沿各层结合面锯开分层进行测定。【芯样直径不宜小于φ100mm】

①钻孔取样应在路面完全冷却后进行，普通沥青路面在第二天取样；

②对改性沥青及SMA路面宜在第三天以后取样。

（2）测定试件密度

①将钻取的试件在水中用毛刷轻轻刷净黏附的粉尘。如试件边角有浮松颗粒，应仔细清除。

②将试件晾干或用电风扇吹干不少于24h，直至恒重。

③测定试件密度ρ_s。

通常采用表干法测定试件的毛体积相对密度；

吸水率大于2%的试件，宜采用蜡封法测定试件的毛体积相对密度；

吸水率小于0.5%特别致密的沥青混合料，在施工质量检验时，允许采用水中重法测定表观相对密度。

（3）确定计算压实度的标准密度。

2.计算【略】

四、土石路堤或填石路堤压实沉降差测试方法

1.适用范围

本方法适用于通过测量土石路堤或填石路堤碾压过程中的沉降变化量，结合施工工艺参数，测试土石路堤或填石路堤的压实程度。

2.仪具与材料技术要求

（1）振动压路机：自重 20 吨以上。

（2）水准仪：DS3。

（3）钢卷尺：量程 50m，分度值不大于 1mm。

（4）其它仪具：铁锤、铁铲等

【2021助理】沉降差法测试土石路堤或填石路堤的压实程度时，需要用到的仪具有（ BC ）。

A.胶轮压路机   B.水准仪      C.钢卷尺       D.灌砂筒

3 方法和步骤

3.1 准备工作

（1）在路基碾压施工前，选取试验路段；

（2）沿道路纵向每隔 20m 作为一个观测断面，每个观测断面沿横断面方向每隔 5m～10m 均匀布设沉降观测点，每个沉降观测点位上埋放一固定物（一般为钢球），确保施工和测试过程中水平方向位置不变；

（3）按照既定的碾压机械组合和工艺参数进行施工，碾压遍数以往返一次计为一遍。至测试路段无明显碾压轮迹。

【2023助理】采用沉降差法评定土石路堤或填石路堤压实质量时，一般沿道路纵向每隔20m作为一个观测断面，每个观测断面沿横断面方向每隔5m~10m均匀布设沉降观测点。（正确）

【2024助理判断】沉降差法测试土石路堤或填石路堤的压实程度时，需要用到振动压路机、水准仪等仪具。（正确）

3.2 测试步骤

（1）路基碾压施工完成后，将振动压路机停放在测试路段前20米处，启动振动压路机，并调至强振档位。

（2）振动压路机以不大于 4km/h 的速度对测试路段进行碾压，往返一次为一遍。

（3）碾压结束后用水准仪逐点测量固定物顶面高程 hi1、hi2…hij，精确到 0.1mm；

（4）重复步骤（2）～（3），测得固定物顶面高程 h（i+1）1、h（i+1）2…h（i+1）j，…，h（i+n） 1、h（i+n）2…h（i+n）j，准确至 0.1mm；

（5）随机选取有代表性的区域，灌水法测试材料干密度、测试表干密度（视密度）。回收固定物，记录新的工艺参数，用与测试段相同材料回填并进行终压。

4.计算根据试验结果计算沉降差及沉降差的平均值、标准值和代表值。

5 报告

本方法应报告以下技术内容：

（1）测试路段信息（桩号范围及层位等）。（2）石料等级、填料类型。

（3）机械组合、碾压参数。（4）沉降差、孔隙率。

（5）测试路段沉降差的平均值、标准差及代表值

【2020师】下面属于沉降差法测试土石路堤压实程度试验步骤的有（ ABCD ）。

A. 路基碾压施工完成后，将振动压路机停放在测试路段前20米处，启动振动压路机，并调至强振档位

B. 振动压路机以不大于4km/h的速度对测试路段进行碾压，往返一次为一遍

C. 碾压结束后用水准仪逐点测量固定物顶面高程hi1、hi2…hij，精确到0.1mm

D. 随机选取有代表性的区域，按照《公路土工试验规程》（JTG E40-2020）灌水法测试材料干密度
