第六节  水泥砂浆试验检测

试验一：水泥砂浆拌合及稠度试验方法

适用于水泥砂浆及指定采用本方法的其他材料，稠度试验适用于稠度小于120mm的砂浆。

1）仪具与材料

1.砂浆搅拌机；

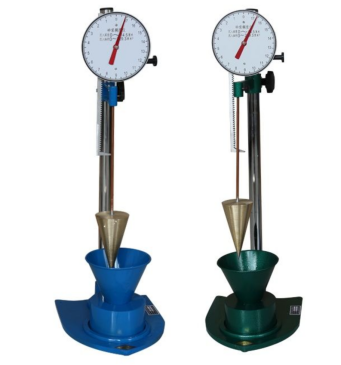

2.砂浆稠度仪：由试锥、圆锥筒和支座三部分组成；

3.钢制捣棒：直径为 10mm、长为 350mm，端部为半球形。

4.秒表等辅助工具。

2）试验准备

（1）试验室内温度应控制在 20℃±5℃，相对湿度不小于 50%。砂浆拌和用原材料应放置试验室内至少 24h。

（2）砂应过9.5mm的方孔筛，4.75mm筛上分计筛余不超过10%，且砂料应翻拌均匀；水泥及掺合料不允许有结块，使用前应用0.9mm过筛。

（3）砂料应为干燥状态，含水率不超过 0.2%。

（4）材料用量以质量计。称量精度：水泥及掺合料、水和外加剂为±0.5%；砂为±1%。

3）试验方法和步骤

（1）砂浆制备

①将砂浆搅拌锅清洗干净，并保持锅内润湿；按照配合比，先拌制不少于30%容量同配比砂浆，使搅拌机内壁挂浆，将剩余料卸出。

②将称好的砂料、水、水泥及外掺料等依次倒入机内，立即开动搅拌机，搅拌时间不应少于 120s。掺有掺合料和外加剂的砂浆，其搅拌时间不应少于 180s。一次拌和量不宜少于搅拌机容量的 30%，不宜大于搅拌机容量的 70%。

（2）将圆锥筒和试锥表面用湿布擦干净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。

（3）将砂浆拌合物一次装入圆锥筒，使砂浆表面低于圆锥筒口约 10mm 左右，用捣棒自圆锥筒中心向边缘插捣 25 次，然后用木锤在圆锥筒周围距离大致相等的4个不同部位轻轻敲击 5～6 次，使砂浆表面平整，随后将圆锥筒置于砂浆稠度仪的底座上。

（4）调节试锥滑杆的固定螺栓，缓慢向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧固定螺丝，使齿条测杆下端刚接触滑杆上端，读出刻度盘上的读数H0（精确至1mm）。

（5）拧开固定螺栓，同时计时，10s 后立即拧紧固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读数H1，H0和H1的差值，即为砂浆的稠度值，精确至 1mm。

（6）圆锥筒内的砂浆只允许测定一次稠度，重复测定时，应重新取样。

4）试验结果计算

以两次平行试验测值的算术平均值作为试验结果，精确至 1mm；如两次测值之差大于10mm，则重新试验。

试验二、水泥砂浆分层度试验方法

本方法适用于测定水泥砂浆及指定采用本方法测定的其他材料。

1）仪器设备与材料

（1）砂浆分层度筒：内径为 150mm±1mm，上节净高为 200mm，下节带底净高为 100mm，用金属板制成。

（2）振动台；（3）砂浆稠度仪、木锤等工具；

2）试验方法和步骤

（1）制备砂浆和稠度测定，砂浆稠度记为 S1，精确至 1mm。

（2）将砂浆拌合物一次装入分层度筒内，待装满后，用木锤在容器周围距离大致相等的四个不同部位轻轻敲击 1~2 下，如砂浆沉落到低于筒口，则应随时添加，然后刮去多余的砂浆并用抹刀抹平，同时开始计时。

（3）静置 30min 后，用上节 200mm 砂浆放入砂浆搅拌机内搅拌 1min 刮浆后废掉，随即将剩余的 100mm 砂浆倒出放在拌和锅内拌和 2min，搅拌砂浆并测试稠度，记为 S2，精确至 1mm。

补充规范：水泥砂浆泌水率试验方法

一、目的与适用范围

本方法规定了水泥砂浆泌水率的试验方法。

本方法适用于测定水泥砂浆及指定采用本方法测定的其他材料

二、仪器设备

（1）容量筒：容积2L。 （2）振动台； （3）跳桌； （4）量筒：100mL带塞量筒。

（5）钢制捣棒； （6）天平； （7）吸液管等辅助工具。

三、试验步骤

（1）制备砂浆和测定稠度，记录砂浆拌和的总用水量W，用于测试稠度的砂浆，不能再用于测试泌水率。

（2）将容量筒内壁润湿，称质量m1。

（3）将拌制好的砂浆分别装入两个容量筒。

砂浆的稠度不大于50mm时，一次装料，机械振捣（振动台15s或跳桌120次）；砂浆稠度大于 50mm 时，人工插捣。（两层装料+插捣25下/层）。

捣实后的砂浆表面离筒口约10mm，并称量容量筒和砂浆试样的总质量为m2。

（4）将容量筒加盖，并静置。

（5）自静置时起，30min内，每隔15min用吸液管吸出泌水，以后每30min吸一次泌水，直到连续三次吸不出水为止，称取泌水的总质量 Wb。

（6）吸取泌水时将容量筒一侧垫高，使泌水集中，用吸管吸出泌水注入带塞量筒内，记录每次泌水的累计量。每次吸完水后，再把容量筒轻轻放平，不得扰动砂浆。

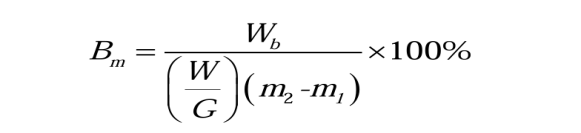

四、数据处理

补充规范：水泥砂浆保水性试验方法

一、目的、适用范围

本方法规定了水泥砂浆保水性的试验方法。

砂浆保水性用以判定砂浆拌合物在运输及停放时内部组分的稳定性。

二、试验仪器

（1）金属或硬塑料圆环试模。 （2）可密封的取样容器：应清洁、干燥。

（3）2kg 的重物。 （4）金属滤网、医用棉纱、超白滤纸。

（5）两片金属或玻璃的方形或圆形不透水片。 （6）天平（7）烘箱。

三、试验步骤

砂浆含水率试验步骤：

称取100g±10g砂浆拌合物试样，记为 m1，置于一干燥并已称重的盘中，在105℃±5℃的烘箱中烘干至恒重，称取质量为m2。

砂浆保水率试验步骤：

（1）称量底部不透水片与干燥试模质量 m3和15片中速定性滤纸质量m4。

（2）将砂浆拌合物一次性装入试模，并用抹刀插捣数次，当填充砂浆略高于试模边缘时，用抹刀以45°角一次性将试模表面多余的砂浆刮去，然后再用抹刀以较平的角度在试模表面反方向将砂浆刮平。

（3）抹掉试模边的砂浆，称量试模、底部不透水片与砂浆总质量m5。

（4）用两片医用棉纱覆盖在砂浆表面，再在棉纱表面放上15片滤纸，用底部不透水片盖在滤纸表面，以2kg的重物把不透水片压着。

（5）静止2min后移走重物及不透水片，取出滤纸（不包括棉纱），迅速称量滤纸质量m6。

四、结果计算

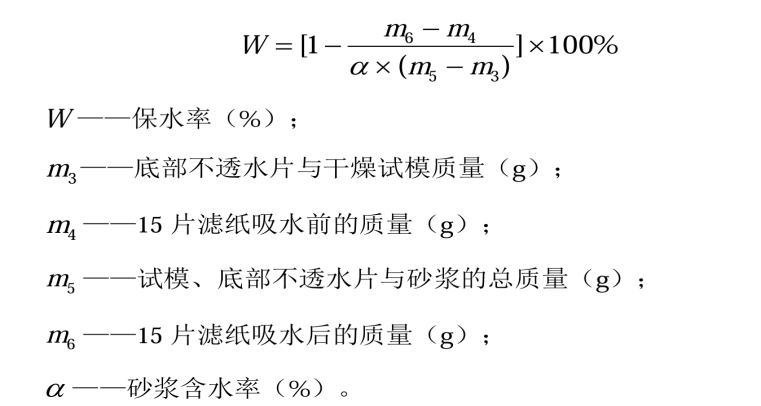

（1）砂浆的保水率

以两次平行试验结果的算术平均值作为试验结果，若两次试验结果中有一个超出平均值的5%，则重新试验。

【2023助理-综合】为了配合技术人员验证水泥砂浆拌合物，某组试验检测人员完成了一系列工作，已给定砂、水泥及掺合料，水为饮用水；水泥砂浆标号M12.5，制件尺寸70.7mm×70.7mm×70.7mm立方体标准试件。请根据《公路工程水泥及水泥混凝土试验规程》（TG3420-2020）完成下列题目。

（1）试验准备阶段，做了一系列工作，其中操作正确且原材料可用的有（   ）。

A.砂为干燥状态，含水率0.1%

B.水泥及掺合料无结块，已用0.9mm方孔筛过筛

C.砂已过9.5mm的方孔筛，4.75mm筛上分计筛余为7.9%

D.试验室内温度控制23℃，相对湿度55%，砂、水泥及惨合料放置试验室内24h

答案：ABCD

（2）关于水泥砂浆泌水率试验，说法正确的有（   ）。

A.泌水率是表征水泥砂浆和易性的试验指标之一

B.用于测试稠度的砂浆，可再用于测试泌水率

C.砂浆泌水率是该试验报告的必要内容

D.两次试验结果中，最大值与最小值超过平均值的15%，重新试验

【答案】ACD

（3）关于水泥砂浆保水性试验，说法正确的有（   ）。

A.需要测定砂浆含水率

B.试验仪具需要有2kg的重物

C.砂浆保水性用以判定砂浆拌合物在运输及停放时内部组分的稳定性

D.以两次平行试验结果的算术平均值作为试验结果，若两次试验结果中有一个超出平均值的5%，则重新试验

【答案】ABCD

（4）（   ）能影响水泥砂浆强度试验结果。

A.养护条件                    B.压力机的量程范围

C.试压时试件非均衡衡受压      D.试压时压力机的加荷速度

【答案】ABCD

（5）关于水泥砂浆立方体抗压强度试验和水泥砂浆劈裂抗拉强度试验，说法正确的有（   ）。

A.试验试件尺寸相同            B.单组试验试件个数不同

C.试验强度结果精度相同        D.试验试件养护条件相同

【答案】AD

【解析】尺寸都是70.7mm立方体；单组试验个数相同，均为3个一组；

C错误，立方体抗压强度试验精确到0.1Mpa，劈裂抗拉强度试验精确到0.01Mpa；养护条件相同，均为标养，20±2℃，湿度90%以上；
