第三节 瓦斯检测

一、瓦斯隧道施工作业环境应符合的卫生及安全标准

隧道在掘进中有时穿过煤系地层，煤系地层经常富含瓦斯。瓦斯是可燃和可爆气体，其主要成分是甲烷(CH₄)。

《公路隧道施工技术规范》（JGT/T 3660-2020）规定，瓦斯工区钻爆作业时工作面附近20m内风流中甲烷浓度必须小于1.0%。《公路瓦斯隧道设计与施工技术规范》（JTG/T 3374-2020）规定，瓦斯工区停风时，必须撤出所有人员，切断电源，禁止人、车辆进入隧道。经瓦斯检测浓度不超过1%，且洞内通风机及其开关附近10m以内风流中的瓦斯浓度不超过0.5%时，方可人工启动洞内通风机；当通风后瓦斯检测浓度仍存在超过1%的，应采取稀释瓦斯安全措施。

三、催化型瓦斯测量仪

1．催化型瓦斯测量仪检测原理

在催化剂的作用下，瓦斯与氧气在较低温度下发生强烈氧化（无焰燃烧）。瓦斯与氧气在工作元件表面发生反应，放出反应热Q。反应热被元件吸收引起温度升高。由于铂丝是电阻温度系数很高的热敏材料，元件的温度增量ΔT将引起电阻增量ΔR，从而使电桥不平衡，产生一个与瓦斯浓度成正比的输出信号。

四、光干涉瓦斯检定器

1．光干涉瓦斯检定器的检测原理

两束具有光程差的相干波相遇，就会产生光的干涉现象。

在一支光路中改变气体的化学成分或温度、压力等，则因折射率起了变化，光程及光程差也就随之变化，所看到的干涉条纹便会移动。光通过的路程是固定的，根据条纹移动的大小可测知气体折射率的变化。

2．光干涉瓦斯检定器

五、人工检测的测点布设

1．瓦斯隧道内施工工作面

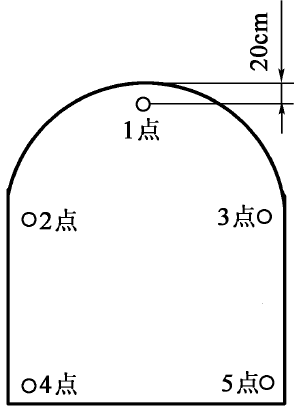

隧道内各工作面，每个隧道断面均采用五点法检测瓦斯，取最大值作为该断面瓦斯浓度。

2．瓦斯可能产生积聚的地点

3．隧道内可能产生火源的地点

4．瓦斯可能渗出的地点

5．水平钻孔附近

6．其他区域

被特批允许的洞内电气焊接作业地点、内燃机具、电气开关、电机附近20m范围内。

【2018单选】瓦斯工区钻爆作业时工作面附近20m内风流中甲烷浓度必须小于（B ）。

A.0.5% B.1% C.2% D.5%
