第五节 施工质量检查

一、超前管棚

1．基本要求

(1)管棚注浆浆液强度、配合比、注浆压力和注浆量应满足设计要求。

(2)管棚套拱基底承载力应满足设计要求并符合施工技术规范规定。

(3)超前钢管的打入角度应满足设计要求并符合施工技术规范规定。

(4)两组管棚之间纵向水平搭接长度应不小于3m。

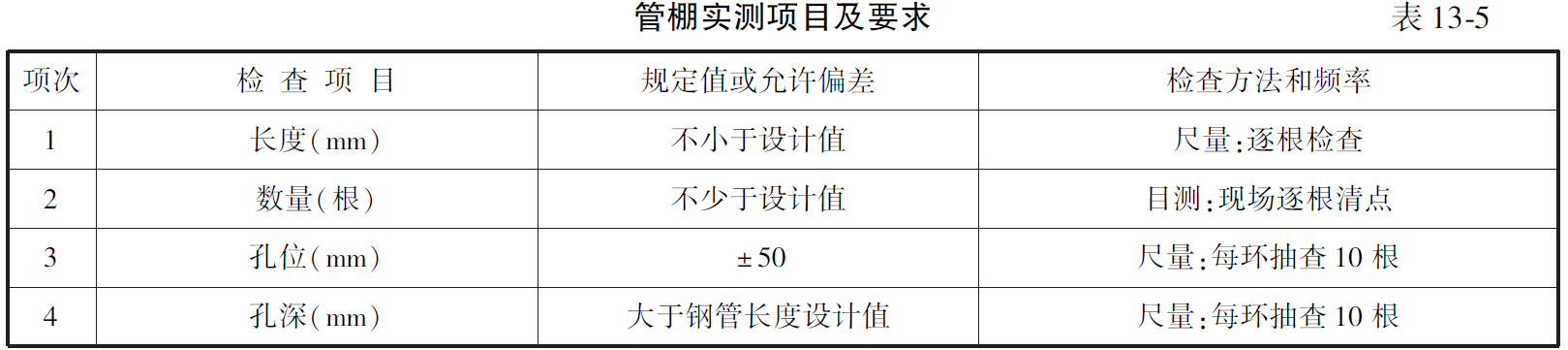

2．实测项目

二、超前小导管

1．基本要求

(1)超前小导管注浆浆液强度、配合比、注浆压力和注浆量应满足设计要求，且浆液应充满钢管及周围的空隙。

(2)超前小导管的打入角度应满足设计要求并符合施工技术规范规定。

(3)两组小导管之间纵向水平搭接长度不小于1m。

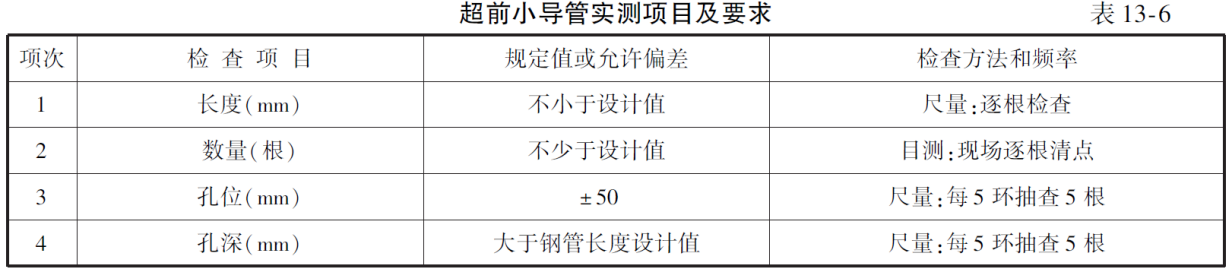

2．实测项目

三、超前锚杆

1．基本要求

(1)超前锚杆的打入角度应满足设计要求并符合施工技术规范规定。

(2)超前锚杆纵向两排之间水平搭接长度应不小于1m。

(3)锚杆孔内灌注砂浆应饱满密实。

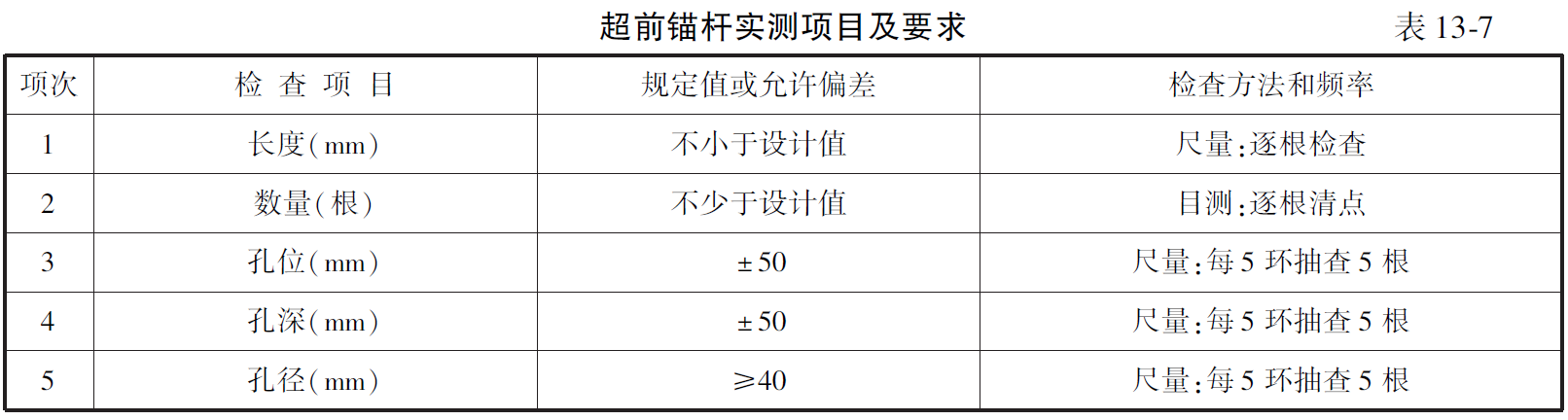

2．实测项目

四、注浆效果检查

1．分析法：分析注浆记录，查看每个孔的注浆压力、注浆量是否达到设计要求以及注浆过程中漏浆、跑浆是否严重，从而以浆液注入量估算浆液扩散半径，分析是否与设计相符。

2．检查孔法：用地质钻机按设计孔位和角度钻检查孔，提取岩芯进行鉴定。

3．物探无损检测法：用地质雷达、声波探测仪等物探仪器对注浆前后岩体声速、波速、振幅及衰减系数等进行无损探测，以判断注浆效果。
