第三节 排水系统施工质量检查

一、排水系统组成

排水系统包括：排水盲管（环向、纵向、横向）、横向导水管、路侧边沟、深埋水沟、防寒泄水洞等。

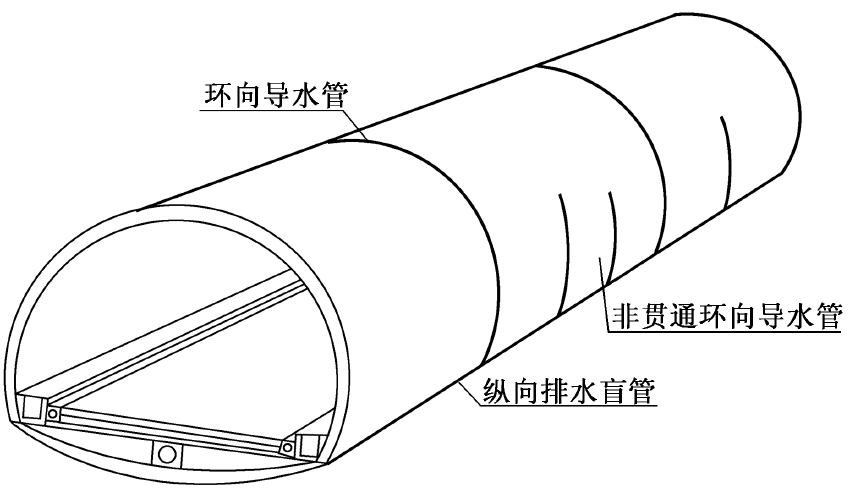

二、环向盲管、竖向盲管

2．环（竖）向排水盲管安设

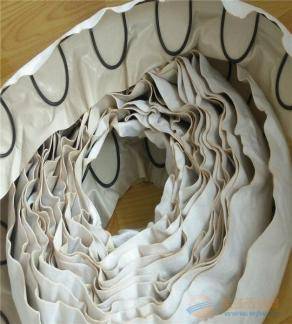

环向、竖向排水盲管多采用圆形弹簧排水管、打孔透塑料管、

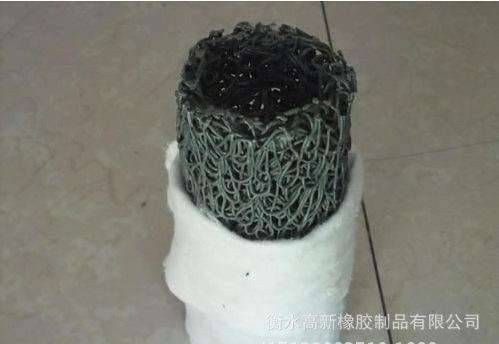

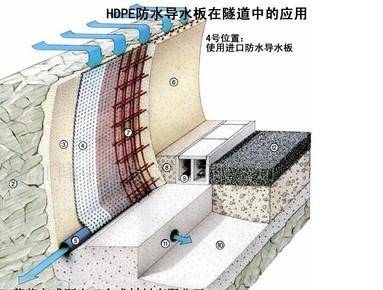

半圆形弹簧排水管，有的也采用排水板或塑料乱丝盲沟。

3．环（竖）向排水盲管安装检查

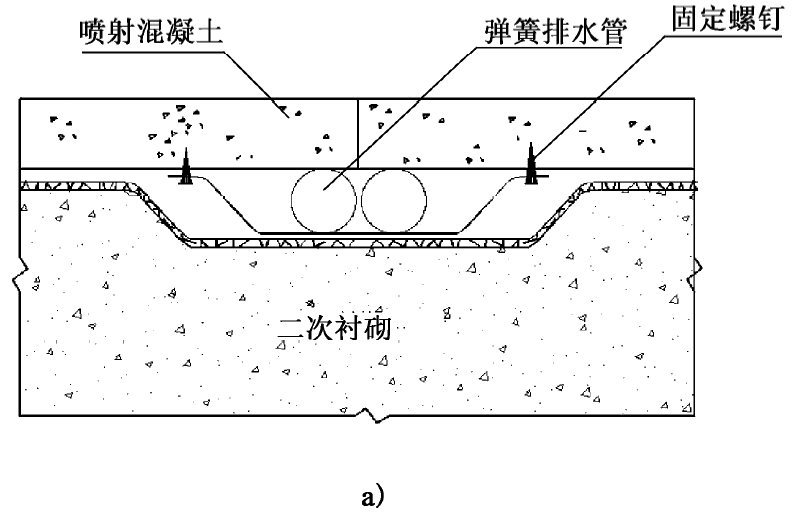

环（竖）向排水盲管布置在防水层与初期支护间。

三、纵向排水盲管

3．纵向排水盲管检查：坡度检查、平面位置检查、连接检查

四、横向导水管

对横向导水管的检查，一是检查接头是否牢靠，对接有无错位；二是检查是否连通，需做灌水试验检测。

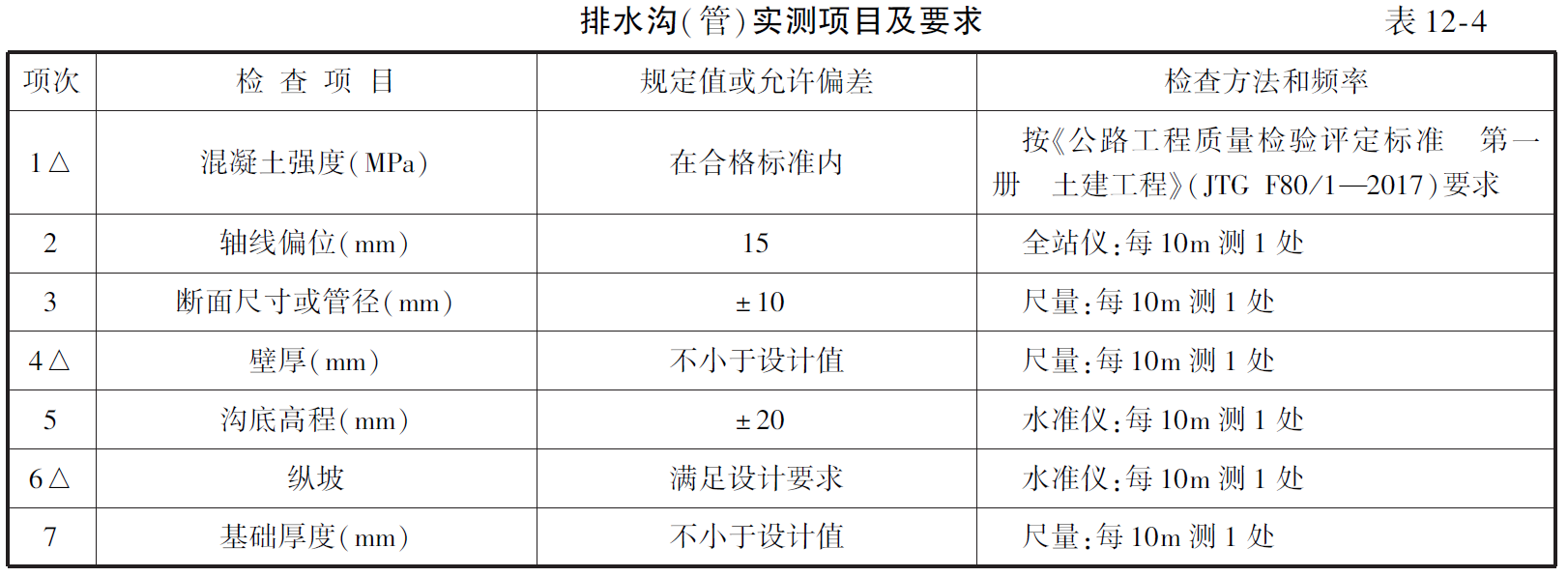

五、深埋水沟

1．外观检查

2．施工检查

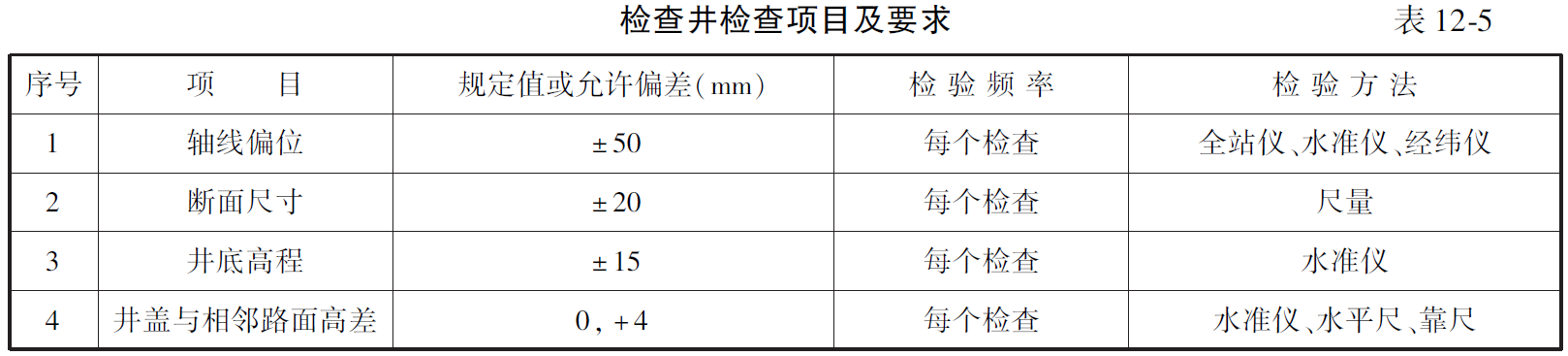

六、深埋水沟检查井

1．外观检查

2．施工检查

【2018多选】隧道排水系统包括（ ABCD ）。

A.排水盲管 B.横向导水管    C.路侧边沟和深埋水沟 D.防寒泄水洞

【2018助理单选】隧道排水系统的管道不需要打孔的是（ C ）。

A.纵向排水盲管 B.圆形中心水沟C.横向导水管 D.环向排水盲管
