第五节 喷射混凝土质量检测

一、质量检测内容

1．喷射混凝土强度

一般只检测喷射混凝土的抗压强度，并由此推测混凝土的其他强度。

2．初喷

隧道开挖暴露后，需立即对开挖面进行初喷。初喷混凝土厚度宜控制在20~50mm。

3．喷射混凝土厚度

初喷厚度和复喷厚度的总体厚度，应满足设计要求。

4．喷射混凝土外观及平整度

无漏喷、鼓包、开裂、钢筋网（或金属网）外露等现象，喷射混凝土表面要求整体平整、圆顺，不应出现尖角和明显坑凹。

5．喷射混凝土背后空洞

不允许存在空洞和不密实现象。

二、影响喷射混凝土质量的因素

1．影响喷射混凝土强度的因素

(1)原材料

在使用前应做速凝剂与水泥的相容性试验及水泥净浆凝结效果试验。所采用的速凝剂应保证初凝时间不大于3min，终凝时间不大于12min。

(2)施工作业

应按设计和试验调整的配合比，准确称量并进行搅拌。喷射混凝土前，必须先冲洗岩面；喷射中，要控制好水灰比、喷射距离、喷射风压，分层喷射；喷射后，注意洒水养护。

2．影响喷射混凝土厚度的因素

爆破效果、回弹率、喷射参数、施工控制措施

三、质量检测方法

1．喷射混凝土抗压强度试验

(1)检查试件的制作方法

喷大板切割法（100mm³）、凿方切割法（100mm³） 、喷模法（150mm³）、钻芯法（φ100mm×100mm）

(2)现场检测方法：拔出法、射钉法。

(3)检查试件的制取组数

试件3件为1组。两车道每10延米，至少在拱部和边墙各取一组试件。

(4)喷射混凝土抗压强度的合格标准

①同批试件组数n≥10时，试件抗压强度平均值不低于设计值，且任一组试件抗压强度不低于0.85倍的设计值。

②同批试件组数n＜10时，试件抗压强度平均值不低于1.05倍的设计值，且任一组试件抗压强度不低于0.9倍的设计值。

③实测项目中，喷射混凝土抗压强度评为不合格时相应分项工程为不合格。

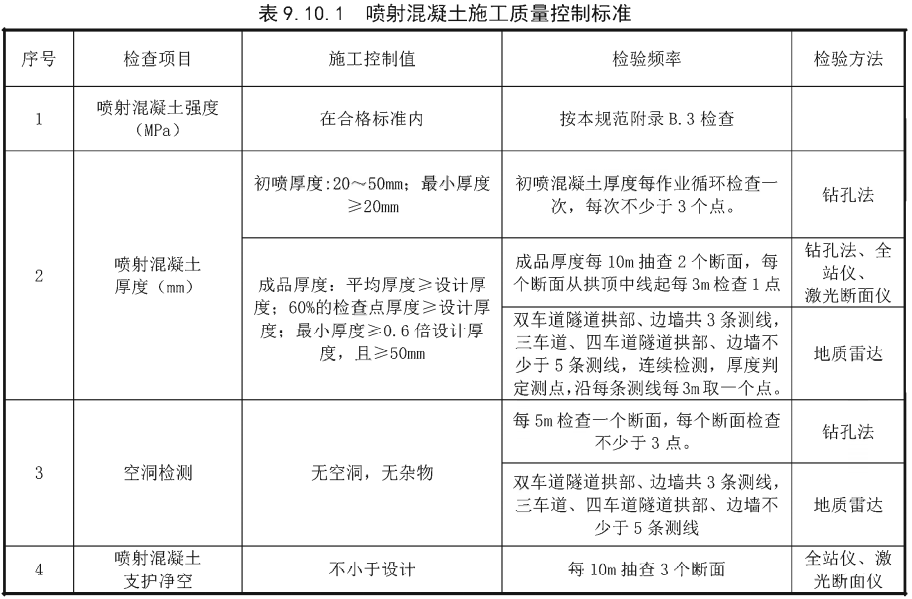

2．喷射混凝土厚度检测

(1)检查方法和数量

①检查方法：凿孔法或地质雷达法

②检查数量：钻孔检查时，每10m检查2个断面，每个断面从拱顶中线起每隔3m凿孔检查一个点。

(2)合格标准

全部检查点喷射混凝土厚度须同时满足如下3个条件方视为合格：

①平均厚度≥设计厚度。

②60%检查点的厚度≥设计厚度。

③最小厚度≥0.6设计厚度，且≥50mm。

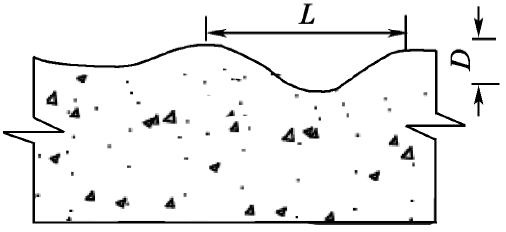

   3．喷射混凝土表面平整度检测

(1)喷射混凝土表面平整度要求

①喷射混凝土基面平整度

②隧道断面变化、厚度变化或转折处的阴角R≥5cm的圆弧。

③基面不得有钢筋、凸出的构件等尖锐凸出物。

(2)喷射混凝土表面平整度检测方法

1m直尺检测

【2020单选】喷射混凝土强度包括抗压强度，抗拉强度，抗剪强度，疲劳强度，黏结强度等指标，在一般试验检测中，可通过检测喷射混凝土的（ B ），并由此推断混凝土的其他强度。

A.抗拉强度 B.抗压强度   C.强度系数 D.黏结强度

【2018助理多选】喷射混凝土抗压强度试验试件制作方法有（ ABCE ）。

A.喷大板法 B.凿方切割法    C.喷模法 D.射钉法   E.钻芯法

【2021单选】喷射混凝土与围岩黏结强度合格标准为（  B）

A.Ⅰ、Ⅱ级围岩不应低于0.6MPa     B.Ⅰ、Ⅱ级围岩不应低于0.8MPa

C.Ⅲ级围岩不低于0.8MPa  D.Ⅲ级围岩不低于0.6MPa

【多选】对喷射混凝土喷层与围岩接触状况检测，可采用的方法为( BC )。

A．超声法     B．地质雷达法    C．凿孔法     D．射线法

【2018/2024多选】根据《公路工程质量检验评定标准第一册 土建工程》JTG F80/1-2017，喷射混凝土厚度合格需满足的条件是（  ABD  ）。

A.平均厚度≥设计厚度          B.最小厚度≥60%设计厚度，且≥50mm

C.60%检查点厚度≥平均厚度    D.60%检查点厚度≥设计厚度
