第二节  锚杆施工质量检查

一、锚杆加工质量检查

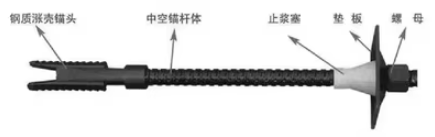

锚杆种类：砂浆锚杆、药卷锚杆、中空注浆锚杆、自钻式锚杆、组合中空锚杆、树脂锚杆、楔缝式端头锚固式锚杆、管缝式锚杆等。

1．锚杆杆体材料力学性能检测

（1）抗拉强度

（2）延展性：断后伸长率≥16%

（3）弹性

2．杆体规格：直径和壁厚

3．锚杆长度：不小于设计值

4．加工质量

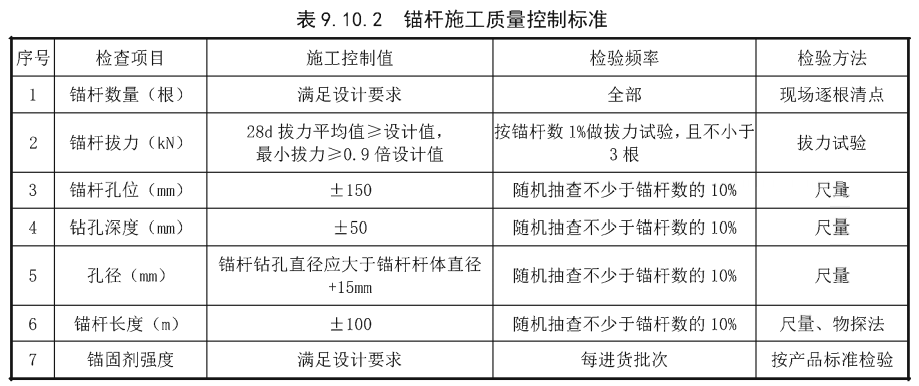

二、锚杆安装质量检查

1.锚杆孔位

孔位允许偏差为±150mm，检查频率为锚杆数的10%。

2．锚杆方向

尽量与围岩壁面或岩层主要结构面成大角度相交。系统锚杆钻孔方向应为设计开挖轮廓法线方向，垂直偏差不宜大于20°。锚杆打设方向检查主要采用目测，也可采用地质罗盘检测。

3．钻孔深度

锚杆钻孔深度不小于锚杆设计长度，孔深允许偏差为±50mm。钻孔深度可用带有刻度的塑料管或木棍等插孔量测，检查频率为锚杆数的10%。

4．孔径

对于以砂浆作为锚固剂的锚杆，锚孔钻径大于杆体直径15mm才符合要求。孔径检查采用直尺、游标卡尺测量，检查频率为锚杆总数的10%。

5．锚杆锚固剂（砂浆）强度检测

每次锚杆安装应至少取一组试件，在标准养护条件下试件28d的抗压强度，不低于设计强度，设计没有特别要求时，砂浆强度等级应不小于M20。

6．锚杆垫板

要求与岩面紧贴，不能出现吊空（垫板没有贴到围岩）、翘边、螺母没有压住垫板的现象。检查频率为锚杆数的10%。

7．锚杆数量

直接在现场肉眼点数，或通过全息扫描拍照点数。

8．锚杆抗拔力

检测数量为锚杆数的1%且每次不少于3根。锚杆抗拔力检测标准如下：

(1)同组28d抗拔力的平均值≥设计值

(2)单根锚杆的抗拔力≥设计值的90%

9．锚杆锚固长度和砂浆注满度检测

【2020多选】锚杆安装质量检查内容包括( ABCD)。

A.锚杆长度 B.锚杆锚固砂浆强度    C.锚杆抗拔力 D.锚杆锚固密实度

【2024单选】根据《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2017），隧道锚杆抗拔力检测频率应为（  A  ）。

A.抽查1%，且不少于3根        B.抽查1%，且不少于6根

C.抽查3根，且不少于2%        D.抽查6根，且不少于2%
