第四节  激光断面仪检测开挖断面

一、测量原理

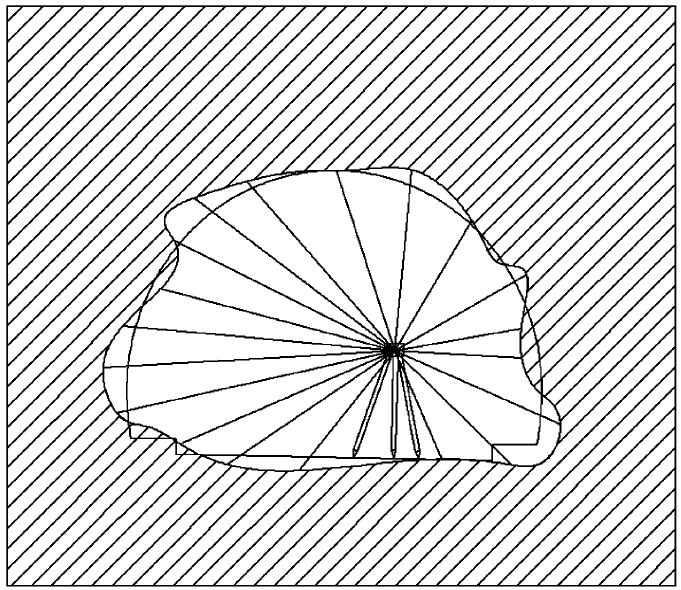

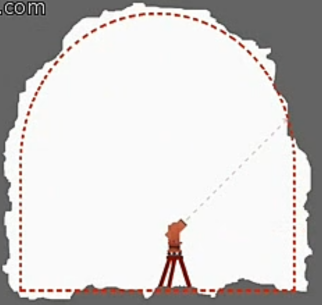

激光断面仪的测量原理为极坐标法。

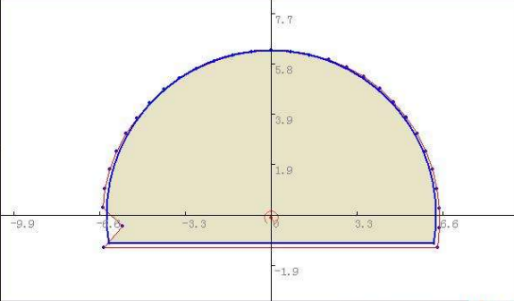

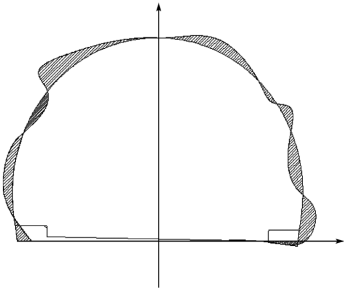

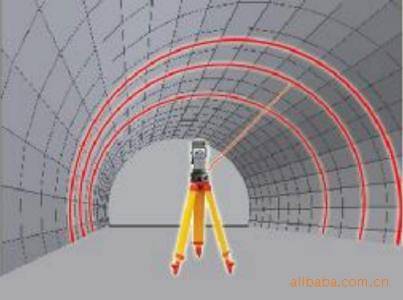

用断面仪测量开挖轮廓线，断面仪可以放置在隧道内的任意位置，扫描断面的过程可以自动完成。激光断面仪不仅可应用于开挖断面检测，也可在初期支护、二次衬砌断面轮廓检测中应用。

三、检测方法

1．检测前准备

(1)一般情况下，开挖检测断面为20m一个，初期支护检测断面为10m一个，二次衬砌检测断面为20m一个。

(2)采用隧道激光断面仪对隧道开挖断面检测前，应先采用经纬仪或全站仪按一定间距放出测量断面中线测点（放置断面仪的点）及该测点实际高程和对应法向点（与测量点连续且在垂直于隧道轴线的横断面上的点），记录该点的桩号、实际高程和与中线偏位值。

(3)放点要求

①条件允许情况下，检测点应放在隧道轴线上（保证等角自动测量时各测点间距相等）。

②现场条件受限，不能在隧道轴线放置检测点时，可以偏离隧道轴线放检测点，但是应记录下实际高程与隧道轴线偏位值，并适当加密检测点（避免被检断面远离检测点一侧的测点间距过大）。

③直线隧道且检测点距离较短情况下，可以用相邻测量断面的轴线检测点来确定测量断面与隧道轴线垂直的方向，但是曲线隧道和偏离隧道轴线放点的情况下，须事先放出法向点。

【2023单选】关于激光断面仪检测表述正确的是（   ）。

A.测量原理为极坐标法       B.需要设置反射棱镜

C.断面仪应安装在隧道中线   D.不适用于开挖断面检测

【答案】A

【2018综合】《公路工程质量评定检验标准》规定，激光断面仪检测隧道开挖断面（  ）为一个断面，或目测疑似超欠挖断面。

A.10m B.20m C.50m D.100m

【答案】B

【2018助理多选】目前隧道施工中，激光断面仪可以用于（  ）。

A.开挖断面检测 B.初期支护断面轮廓检测

C.二次初砌轮廓检测 D.钢筋检测     E.锚杆检测

【答案】ABC
